راهنمای خرید و انتخاب تری دی پانل

رشد روز افزون جمعیت و کمبود منابع موجود باعث شده است که معماران و سازندگان ساختمان از سیستم های نوین و جدید ساختمان سازی بهره بگیرند. مقاومت ساختمان ها در برابر زلزله، عایق بودن آن در برابر حرارت و صوت با استفاده از پیشرفت های صنعت ساختمان محقق می شود. امروزه پانل های ساندویچی با توجه به ساختار حفاظتی، دوام پذیری، امکان دسترسی به فضای آزاد و مفید بیشتر، کاهش مصرف انرژی، افزایش استحکام ساختمان در برابر حوادث طبیعی نظیر باد، طوفان و زلزله و هم چنین عایق بودن در برابر آتش، صوت و رطوبت بیشتر مورد استفاده قرار می گیرد. در واقع می توان گفت که پانل های ساندویچی یا همان تری دی پانل یک نوع سازه پیش ساخته سبک ولی مقاوم در ساختمان سازی مدرن هستند.

ادامه مطلب

تری دی پانل چیست؟

ساختمان سازی سه لایه یا سه بعدی به یک نوع سازه خرپای فضایی اطلاق می گردد که از مش تقویت شده و فولادهای گالوانیزه یا ضدزنگ ساخته شده است که در زاویه های مناسب به صفحه مش تقویت شده، مرکز هسته ای فوم پلی استایرن و دو لایه بتن جوش داده شده است.

این نوع دیوار پیش ساخته متشکل از یک لایه یونولیت نسوز در قسمت میانی و دو لایه مش مفتولی در طرفین است که پس از تعبیه شدن پانل سه بعدی در جای خود، عملیات شاتکریت یا بتن پاشی انجام می گیرد. این سازه سبک وزن را می توان به عنوان جدا کننده فضا، دیوار باربر برشی یا دیوار باربر در نظر گرفت.

امروزه می توان هر نوع پروژه ساختمانی را با فناوری تری دی پنل اجرا کرد. اشکال پیچیده معماری همانند انواع طرح های بصری دوار، مریع، شیب دار و قطعه ای را می توان با این روش پیاده سازی کرد. با توجه به سادگی و انعطاف پذیری این فناوری می توانید از انواع پانل های عایق تقویت شده بهره برد تا بتوان راه حل های معماری و طراحی را با آزادی عمل کامل اجرا کرد.

اغلب توصیه می شود که شاتکریت به ضخامت حداقل 40 میلی متری انجام شود، فاصله بین فوم های پلی استایرن با شبکه های مش تقویت شده نیز باید 20 میلی متر لحاظ شود. همچنین فاصله موجود بین دو صفحه و سطوح بیرونی آن باید کاملا بتن پاشی شود.

استفاده صحیح و درست از دیوارهای تری دی پانل پایداری و مقاومت ساختمان در برابر بادهای شدید طوفانی و زلزله را به طرز چشم گیری افزایش می دهند. یکی از مزیت های تری دی پنل امکان برش دادن آن در انواع شکل و اندازه است، حتی می توان از این دیوارها برای جای گذاری درب و پنجره استفاده کرد.

کاربرد تری دی پنل

به طور معمول از تری دی پنل ها در موارد زیر استفاده می شود:

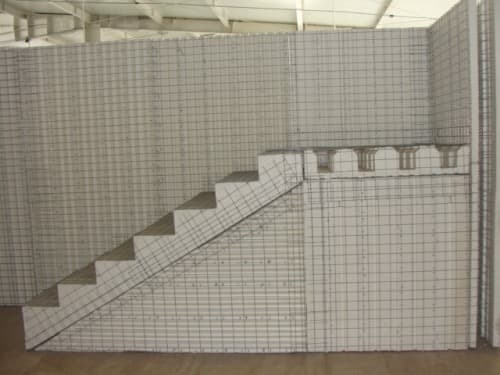

  • در ساخت و ساز ساختمان های مسکونی سه تا پنج طبقه می توان از پانل های سه بعدی به عنوان بلوک ساختمانی برای بخش های اصلی و اساسی ساختمان مانند دیوار، کف، سقف و پله استفاده کرد.
  • ساخت ساختمان های عمومی، کلوپ ها، باشگاه های تفریحی، سالن های ورزشی، مزارع، ساختمان های تجاری، اداری و صنعتی
  • استخرهای خصوصی
  • ساختمان های ملزم به جذب و عایق بودن در برابر صدا نظیر استدیوها
  • انبار و فروشگاه های تره بار
  • انبار ذخیره سازی کالا
  • ساختمان با فرم و اشکال پیچیده معماری
  • بنادر و لنگرگاه ها

مزایا تری دی پنل

  • به کمک فناوری نوین تری دی پنل در ساختمان سازی می توان تاسیسات ساختمانی با بار محدود بر زمین را به خصوص در خاک های باتلاقی و شنی اجرا کرد.
  • در مناطقی که مستعد زلزله هستند و اغلب زلزله های 7-8 ریشتری در آن جا روی می دهد با توجه به مقاومت بالایی که برای ساختمان فراهم می کنند، بهترین گزینه هستند.
  • امکان ساخت و ساز در مناطق توسعه نیافته و غیر قابل دسترسی از نظر حمل و نقل را فراهم می کند.
  • در روند بازسازی و مرمت ساختمان در مناطق شهری با تراکم بالا به خصوص در مکان هایی که امکان استفاده از جرثقیل یا تجهیزات سنگین ساختمانی میسر نیست، بهترین گزینه به شمار می رود.
  • برای طبقات فوقانی ساختمان ها بدون نیاز به تقویت فوندانسیون پایه ها و دیوارها با حاشیه امنیتی بالا قابل استفاده است.
  • مقرون به صرفه بودن
  • امکان اجرا با هزینه کم
  • سرعت بالای ساختمان سازی
  • تقویت سازه و دوام پذیری بالا
  • قابلیت ترکیب با سایر فناوری ها
  • امکان اجرای انواع نازک کاری بدون نیاز به گچ کاری
  • عایق بودن در برابر حریق، صوت و حرارت

معایب تری دی پنل

  • دشواری حمل و نقل پانل ها با توجه به اندازه حجیم آن ها
  • افزایش هزینه های مربوط به جا به جایی و حمل و نقل از کارگاه و کارخانه تولیدی به مقصد
  • نحوه اتصال و قرارگیری قطعات در کنار یکدیگر
  • نیاز به نیروی کار متخصص و ماهر برای اجرای تری دی پنل

تولید تری دی پنل

برای تولید تری دی پنل ها در ابعاد استاندارد نیاز به سیم مفتول با ابعاد شبکه ای 50 در 50 به قطر 2.8 میلی متر، خرپا با قطر 5 میلی متر داریم. در هنگام تولید خرپاها به فاصله 100 میلی متر از یکدیگر چیده می شود. سپس فوم های پلی استایرن با ضخامت بین 40 تا 100 میلی متر تهیه می گردد. پس از قرار گیری پانل در جای مناسب خود عملیات بتن شاتکریت با ضخامت 40 الی 80 میلی متری پیاده سازی می گردد.

اجرای تری دی پنل

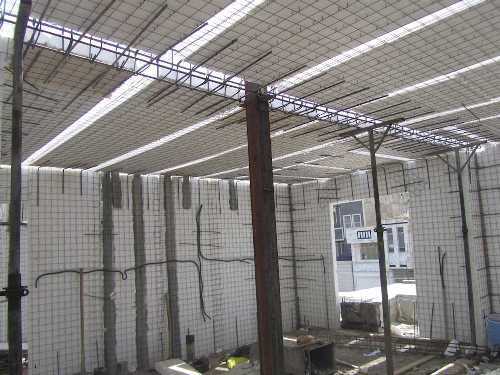

در صورتی که بخواهیم از تری دی پنل برای اجرای استفاده کنیم، ابتدا باید بر اساس نقشه میلگردهایی به قطر 10 میلی متر در فاصله استاندارد از یکدیگر در کنار هم چیده شوند، سپس پانل ها به آن ها در یک امتداد متصل شود. برای نصب هر پانل را از سمت داخل به میلگرد جوش داده می شود. تمامی اتصالات بین پانل ها در دیوارها، کف و گوشه ها باید به کمک شبکه های حصیری یا مفتول توسط یک استادکار ماهر متصل شود. در صورتی که دیوار شامل درب یا پنجره باشد، باید به کمک اتصالات حصیری و گونیا آن را تقویت کرد. قبل از بتن پاشی و عملیات شاتکریت می توان تاسیسات ساختمانی را اجرا کرد. آخرین مرحله در اجرای پنل های سه بعدی اجرای بتن پاشی است. این کار را می توان به صورت دستی یا با استفاده از ماشین های بتن پاش انجام داد. بهترین روش پیشنهادی استفاده از شاتکریت خشک است.

استفاده از روش های پیشرفته و نوین ساختمان سازی به خصوص محصولات پیش ساخته کمک بزرگی به انبوه سازی کرده است. بالا رفتن کیفیت ساختمان و مقاومت آن به خصوص در مناطق زلزله خیر امری ضروری و اجتناب ناپذیر است. به همین دلیل بهتر است با جایگزین کردن روش های جدید با روش های سنتی از ساختمان های شهری و روستایی در برابر خطرات و حوادث طبیعی محافظت کنیم.

عوامل تاثیرگذار بر روی قیمت تری دی پانل

قیمت تری دی پانل ها به ازای متر مربع محاسبه می شود و عواملی نظیر ضخامت پانل و ابعاد آن جزو عواملی هستند که بر روی قیمت نهایی آن تاثیر دارند. همچنین اجرای عملیات نصب تری دی پنل نیز خود به هزینه جداگانه ای نیاز دارد که هنگام اجرا باید آن را در نظر بگیرد.

تهیه و تدوین توسط تحریریه ساختمون
