راهنمای خرید و انتخاب انواع مدل های تابلو فرمان آسانسور

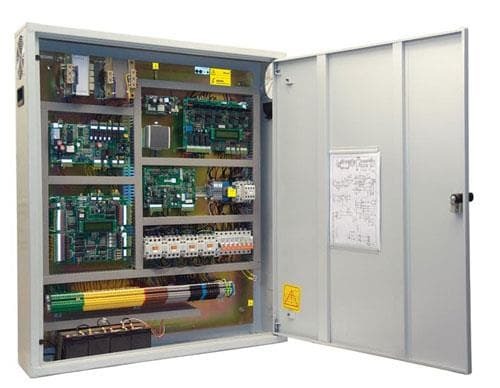

تابلو فرمان آسانسور یکی از قطعات الکترونیکی، پردازش کننده و کنترل کننده آسانسور است. این قطعه خود از مدارهای فرمان، ریز پردازنده‌ها و قطعات الکترونیکی تشکیل شده است. کار این قسمت در مجموع کنترل حرکت کابین و اعلام حالت‌های مختلف حین جابه‌جایی آسانسور است. محل نصب تابلوفرمان آسانسور در قسمت موتورخانه ‌‌‌است.

ادامه مطلب

وظایف کلی تابلو فرمان آسانسور چیست؟

  • کنترل جهت حرکت به بالا یا پایین و تنظیم سرعت حرکت موتور آسانسور
  • پردازش اطلاعات ورودی از قسمت‌های مختلف شامل کابین و طبقات آسانسور
  • کنترل اجزایی مثل ترمز، سوئیچ، درب کابین و به طور کلی تجهیزات الکتریکی
  • نظارت و کنترل حرکت کابین آسانسور و حفظ ایمنی حین حرکت
  • پاسخ و تحلیل دستورات الکتریکی صادر شده از بخش‌های مختلف آسانسور
  • چک الکتریکی تجهیزات آسانسور برای تشخیص وضعیت کابین به طور مداوم

اجزای تابلو فرمان آسانسور

این قطعه خود از قسمت‌های مختلفی تشکیل شده است، برخی از قسمت‌های مهم آن شامل قسمت‌های زیر است.

  • برد اصلی IMC
  • برد I/O برای نمایش جهت حرکت بین طبقات و نمایش طبقه
  • برد کابین CAB
  • برد تغذیه و شارژ باطری IPS
  • برد کنترل بار و فاز LPC
  • ترمینال‌ها، منبع تغذیه، فیوزها و جعبه رویزیون با وجود این که از اجزاء تابلو فرمان آسانسور هستند، اما محل نصبشان در قسمت کابین آسانسور می‌باشد.

انواع تابلو فرمان آسانسور کدام است؟

تابلو فرمان آسانسور شامل انواع مختلفی است، شامل:

  • تابلوهای دو سرعته AC 2
  • تابلوهای دو سرعته تلفیقی (با نجات اضطراری)
  • تابلوهای درایودار VVVF
  • تابلوهای درایودار تلفیقی (با نجات اضطراری)
  • تابلوهای گیرلس Gearless
  • تابلوهای گیرلس Gearless تلفیقی (با نجات اضطراری)
  • تابلوهای هیدرولیک Hydraulic
  • تابلوهای هیدرولیک Hydraulic تلفیقی (با نجات اضطراری)
  • کارکدک رویزیون جعبه Car code Revision Box
  • تابلو نجات اضطراری Blackout

کدام تابلو فرمان سانسور را انتخاب کنیم؟

با توجه به انواع متنوع تابلو فرمان آسانسور موجود در بازار این سوال پیش می‌آید که انتخاب کدام یک از انواع این محصولات مناسب است؟ برای پاسخ درست به این پرسش لازم است تا ابتدا محل مورد نظر برای نصب آسانسور توسط کارشناسان و مهندسان اهل فن مورد ارزیابی قرار گیرد. با توجه به نوع کاربری ساختمان، میزان ترافیک افراد، نوع کنترل، درایو، نوع موتور، جعبه، در، نحوه سرویس‌دهی و تعداد طبقات نسبت به انتخاب آسانسور مناسب و همچنین تابلو فرمان آسانسور مقتضی و کارآمد اقدام شود. به عنوان مثال میزان ترافیک افرادی که از آسانسور استفاده می‌کنند، در انتخاب نوع کنتاکتور و پریز انتخابی برای تابلو فرمان آسانسور موثر است و برای ساختمان‌هایی با تردد بیشتر، این اجزا با کیفیت بهتری تهیه می‌شوند.

تفاوت تابلو فرمان آسانسور دو سرعته(2SPD) با نوع درایودار (3VF) این محصول در چیست؟

تابلو فرمان آسانسور دو سرعته همان طور که از نامش پیدا است، دارای دو سرعت کند و تند است. نیروی حرکتی در این نوع از محصولات توسط یک موتور گیربکسی تامین می‌شود. سرعت در هنگام راه اندازی آسانسور تند و هنگامی که آسانسور به مقصد می‌رسد و نیازمند توقف است، کند می‌شود. در آسانسورهایی که از نوع تابلو فرمان دو سرعته استفاده می‌کنند، متوقف شدن کابین آسانسور با یک ضربه کوچک و تکان مختصر اتاقک همراه است.

در حالی که در تابلو فرمان آسانسور درایودار، به دلیل این که فرمان‌های صادره برای تغییر سرعت در حین حرکت با روند آرامتری اعمال می‌شود در هنگام حرکت و توقف بر خلاف نوع تابلو فرمان آسانسور دو سرعته، تکان و ضربه وجود نداشته و حرکت آسانسور و همچنین توقف آن روان‌تر انجام می‌پذیرد.

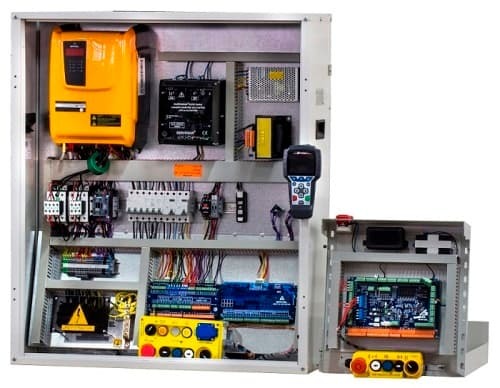

تابلو فرمان آسانسور درایودار VVVF چگونه کار می‌کند؟

این محصول جز انواع درایودار بوده و مانند سایر محصولات مشابه خود، حین جابه‌جایی آسانسور حرکتی نرم و روان را تامین می‌کند. چون سرعت حرکت یکنواختی را حین حرکت تامین می‌کند، به نام تابلو فرمان آسانسور تک سرعته نیز شناخته می‌شود. این دستگاه بین شبکه برق تابلو فرمان و موتور سه فاز آسانسور وصل می‌شود. با دریافت توان الکتریکی مورد نیاز خود را از شبکه از طریق تنظیمات پیشرفته خود تامین کرده، سپس با تنظیم کردن ولتاژ و فرکانس خروجی فرمان‌های لازم را به موتور آسانسور منتقل می‌کند. همین نحوه عملکرد باعث می‌شود اینکار سرعت و گشتاور موتور طوری تنظیم شود که حرکت کابین آسانسور فاقد حرکت ضربه اب و تکان بوده و با نرمی انجام ‌شود‌.

مزایای استفاده از تابلو فرمان آسانسور درایودار چیست؟

استفاده از این محصول دارای مزایای متعددی برای مشتری است که در زیر به برخی از مهمترین آنها اشاره می‌شود.

  • افزایش دوام و کارایی عمر کابین آسانسور و سایر قطعات مکانیکی به دلیل حذف ضربات و آثار منفی حاصله از آن
  • کاهش استهلاک موتور آسانسور به دلیل کاهش تولید نیروی گرمایی بر اثر اصطکاک
  • بهینه سازی مصرف برق در این نوع از تابلو فرمان
  • صرفه‌جویی در هزینه‌های مربوط به تعمیر، تعویض قطعات و  به طور کلی نگهداری آسانسور
  • عدم نیاز به فن موتور
  • افزایش دوام و طول عمر کنتاکتورها و سایر قطعات الکتریکی

چه عواملی در تعیین قیمت تابلو فرمان آسانسور موثر است؟

مانند همه محصولات موجود در بازار، نوع کیفیت اجزای تشکیل دهنده محصول در تعیین قیمت آن نقش مستقیم دارد. علاوه بر این فاکتور اساسی، وجود امکانات و تجهیزات موجود در اجزا نیز در تعیین قیمت نقش مهمی دارد. برخی از این مشخصات تعیین کننده قیمت تابلو فرمان آسانسور عبارتند از نوع موتور، توان الکتریکی آن، ولتاژ راه‌اندازی، قابلیت نصب نجات اضطراری، قابلیت ذخیره‌سازی خطا، حداکثر توقف تعریف شده، وجود سیستم تهویه در درایو و تابلو، وجود نور پس زمینه، مقدار صدای تولید شده هنگام کارکرد، تعداد استارت در طی روز، سیستم باز شدن درب قبل از توقف، امکان محدود کردن استفاده کنندگان، ماکزیمم سرعت حرکت، میزان تطابق با استانداردهای بین‌المللی و مدت زمان گارانتی و خدمات پس از فروشی که توسط شرکت تولیدی ارائه می‌شود.

تهیه و تدوین توسط تحریریه ساختمون
