راهنمای خرید، بررسی و انتخاب انواع مدل ورق عرشه فولادی

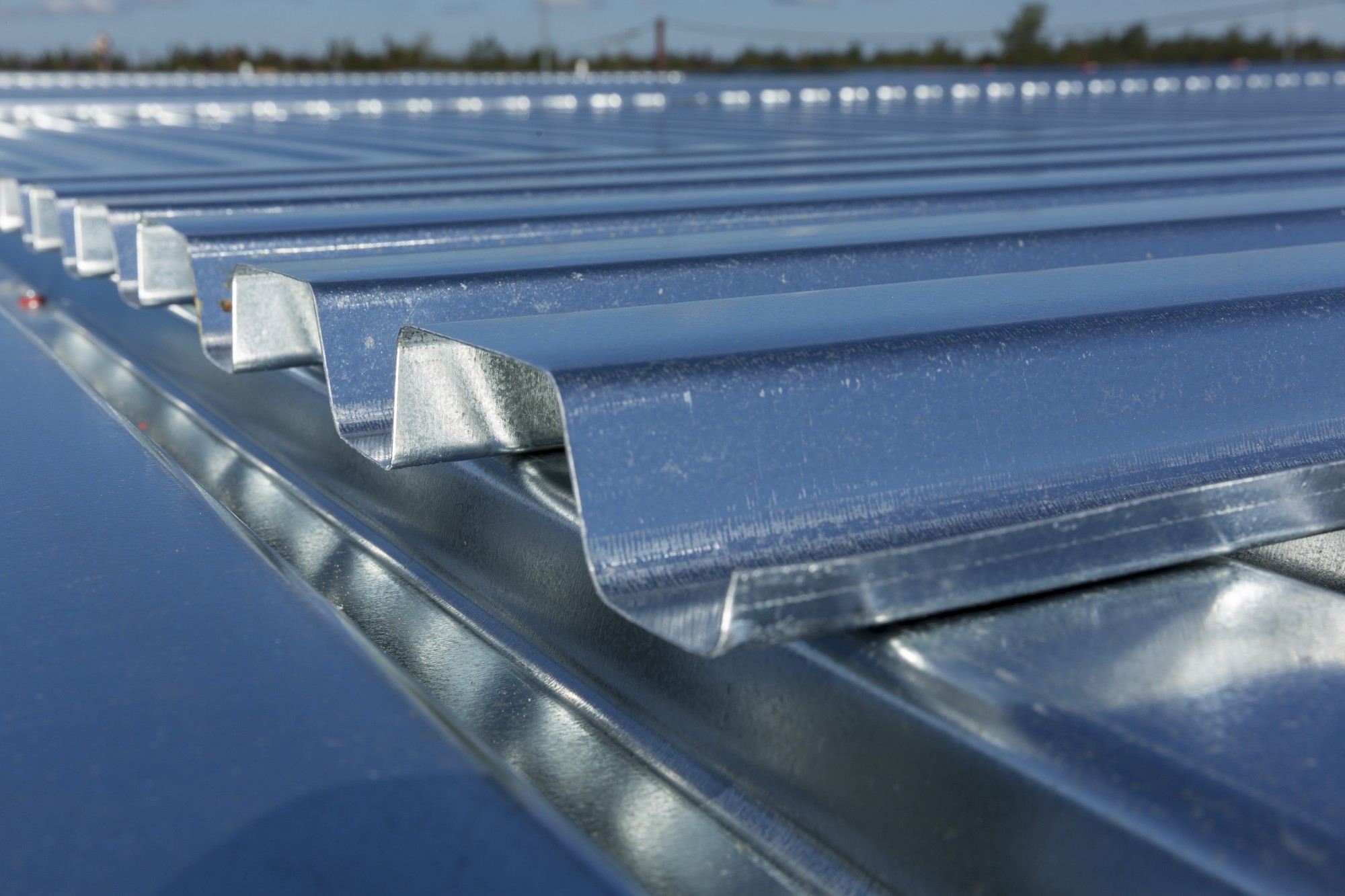

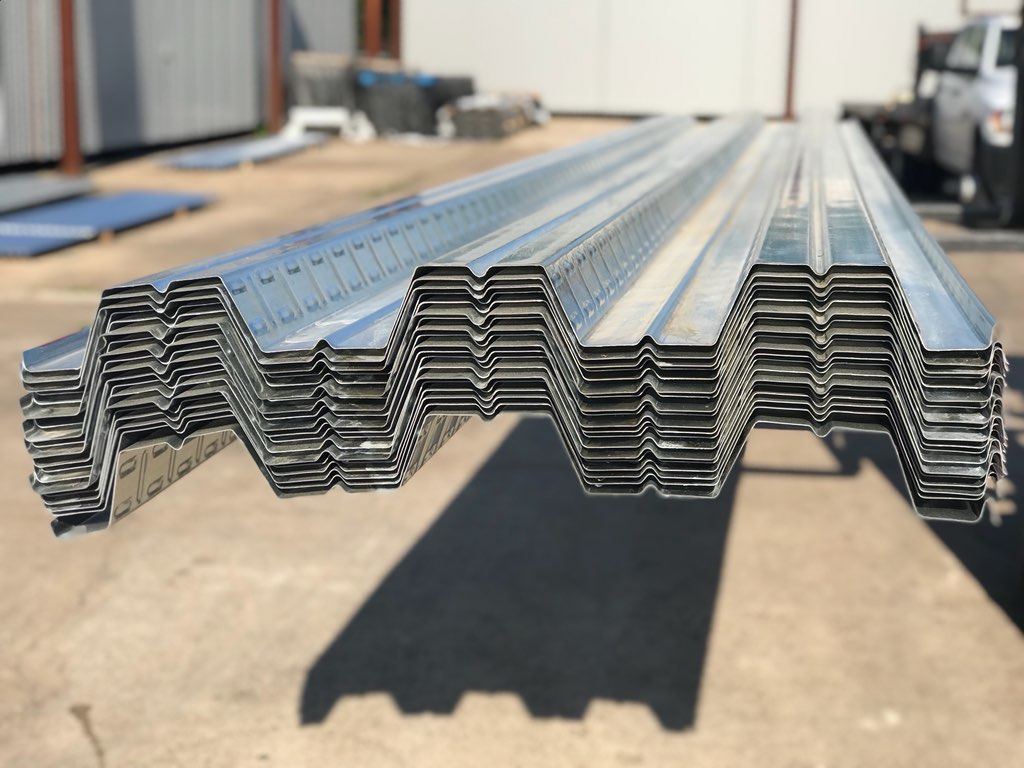

ورق عرشه فولادی نوعی ورقی گالوانیزه و ذوزنقه‌ای شکل است که توسط تیرچه های فلزی پشتیبانی می‌شود. برای ساخت این عرشه های ذوزنقه ای، ورق فولادی به وسیله دستگاه رول فرمینگ و با استفاده از روش نورد سرد شکل‌دهی می شود، تا در نهایت مقطع ورق‌ عرشه فولادی ذوزنقه‌ای شکل شود. ضخامت ورق عرشه فولادی باید بین 8/0 الی 2/1 میلی متر باشد.

ادامه مطلب

یکی از متد های سرعت بخشیدن به ساخت و ساز، حذف روش و متریال ساخت سنتی و جایگزینی آن با روش های جدید است. روش ساخت سقف عرشه فولادی یا دال مرکب فولادی بتنی یکی از همین روش‌ هاست. عرشه فولادی (سیستم دال مرکب فولادی بتنی) به نوع خاصی از سقف ها گفته می شود که از ورق گالوانیزه ذوزنقه ای و برش گیر ها تشکیل شده است.

برای اجرای سقف عرشه فولادی عرشه های آماده شده، به عنوان قالب بتن ریزی، در قسمت انتهایی سقف جانمایی می‌شوند. پس از جاگذاری میل گرد ها نوبت به قرار دادن بتن مسلح روی این ورقه ها و درقسمت بالایی سقف می‌رسد. در انتها نیز از گل میخ استاندارد که نوعی میخ فولادی است و به برشگیر معروف است، برای اتصال ورق عرشه فولادی به تیر ها استفاده می‌شود. این اتصال به وسیله دستگاه مخصوصی به نام دستگاه جوش قوس الکتریکی (Stud Welderr) به سادگی قابل اجراست. ورق های عرشه فولادی به وسیله گیره‌ های نر و مادگی در هم محکم می‌شوند.

مزایای ورق عرشه فولادی

مقاوم در برابر آتش

صفحات کامپوزیتی از مقاومت عالی در برابر آتش برخوردار هستند و می‌توانند در حدود دو ساعت در برابر آتش مقاومت داشته باشند. دوره دقیق مقاومت در برابر آتش به عوامل مختلفی بستگی دارد: دال، عمق پروفیل، اندازه آرماتور و استفاده از بتن با وزن معمولی یا سبک. با قرار دادن میله های تقویت کننده می توان مقاومت در برابر آتش قوی‌تری را بدست آورد.

عملکرد آکوستیک

عملکرد آکوستیک صفحات کامپوزیتی با پوشش کف معمولی برای کاربری های اداری یا سایر برنامه های کاری معمولاً مناسب است. در برنامه های کاربردی که درجه بالاتری از عایق صوتی مانند ساختمان های آپارتمانی، هتل ها و بیمارستان ها مورد نیاز باشد، می توان عایق اضافی ارائه کرد. ترکیب لایه های انعطاف پذیر یا یک پیچ بتنی، می تواند کف را بیش از آنکه الزامات آئین نامه ساختمان ها را برآورده کند، فعال کند.

دوام ورق عرشه فولادی

کف سازی فلزی به طور معمول با یک پوشش استاندارد G275 گالوانیزه می شود. لایه گالوانیزه در هنگام شکل گیری آسیب نمی بیند و محافظت و دوام مناسبی را برای برنامه هایی که در معرض هوازدگی مستقیم یا در شرایط نوردهی متوسط نیستند، فراهم می کند. در صورت استفاده از عرشه در شرایط در معرض رطوب، اقدامات اضافی برای جلوگیری از خوردگی باید انجام شود.

ویژگی های سقف عرشه فولادی

یکی از مزایای سقف‌ عرشه فولادی در مقایسه با انواع متداول سقف در اسکلت فولادی ساختمان، وزن کمتر آن است. همانطور که پیشتر بیان شد در اجرای سقف عرشه فولادی، ورق عرشه فولادی از یک سو نقش قالب بتن ‌ریزی را ایفا می‌کند و از سوی دیگر با باقی ماندن در سقف نقش سازه‌ای دارد. لذا با اجرای این سقف علاوه بر کاهش بار مرده وارد بر ساختمان با حذف بلوک و قالب بندی و کاهش هزینه حمل و نقل (به دلیل وزن سبک ورق عرشه) در هزینه اجرایی سقف، صرفه جویی خواهد شد. از دیگر مزایای اجرای این نوع سقف، امکان اجرای چندین سقف به صورت همزمان است که منجر به کاهش زمان اتمام پروژه خواهد شد.

مزایای اجرای سقف عرشه فولادی به شرح ذیل است.

  • کاهش وزن مرده سقف و سبکی سازه
  • صرفه جویی در سازه فولادی 20 تا 30٪
  • صرفه جویی در میل گرد سقف 60-70٪
  • صرفه جویی در بتون سقف 15-20%
  • وزن کمتر سقف باعث سبک تر شدن ساختار و اسکلت و پایه ساختمان می شود.
  • وزن بار مرده با 8 سانت بتن حدود 210 کیلو است که از وزن یک سقف کامپوزیت سنتی با مشخصات فنی مشابه تا 60 کیلوگرم کمتراست.
  • حذف میله کششی
  • 40% سبک تر از سقف های تیرچه بلوک و 2% سبک تر از سقف های کامپوزیتی سنتی است.
  • افزایش فاصله میزان تیرریزی و کم شدن میزان مصرف فولاد اسکلت
  • مقاومت بالا در برابر آتش سوزی و زلزله
  • ایمنی اجرایی بالا در محیط کار
  • بتن ریزی به صورت هم زمان در تمامی طبقات
  • نحوه دسترسی راحت به تاسیسات
  • شکل گیری دیافراگم صلب سقف
  • هزینه ارزان
  • کم شدن ضخامت سقف
  • کم شدن لرزش ساختمان
  • کم شدن انتقال صدای آکوستیک

نکاتی اجرایی در ارتباط با سقف عرشه فولادی

  • وزن تمام شده سقف عرشه فولادی که متشکل از عرشه فولادی، مش و بتن است، با در نظر گرفتن ارتفاع عرشه فولادی از ۲۲۵ تا ۲۵۰ کیلوگرم در هر مترمربع متغیر است.
  • ارتفاع ورق عرشه فولادی تاثیر چشمگیری در کاهش لرزش سقف دارد، توصیه وبسایت ساختمون استفاده از ورق عرشه فولادی با بلندای گام ۷۵ میلیمتر در هر فاصله دهانه ای می باشد .
  • اجرای صحیح عرشه از دیگر عوامل مهم اجرایی است. به منظور اجرای صحیح سقف عرشه باید ورق با میخ و چاشنی انفجاری در فاصله مناسب به کاربرده شود. فاصله مناسب شامل استفاده از دست‌کم ۲ عدد میخ و چاشنی انفجاری در هر متر مربع است.
  • رابطه عرض مفید فرمینگ ورق عرشه فولادی و لرزش سقف عرشه فولادی در آئین نامه مقررات ملی ساختمان ایران مبحث دهم در صفحه ۱۲۶ بند ۱۰-۲-۸-۳-۳ به طور کامل تشریح شده است.
  • مراکز تأیید کننده و استاندارد اجرای سقف عرشه فولادی عبارتند از؛ ‎موسسه عرشه های فولادی آمریکا، مرکز تحقیقات ساختمان و مسکن و مبحث دهم مقررات ملی ساختمان ایران
تهیه و تدوین توسط تحریریه ساختمون
